คำนวณน้ำหนักจอ LED ต่อตารางเมตร คู่มือวิศวกรและผู้รับเหมา

⏱️ TL;DR

• น้ำหนักตู้ Die-cast Aluminum: อยู่ที่ประมาณ 18–32 กก./ตร.ม. ช่วยลดภาระโครงสร้างและติดตั้งได้สะดวกรวดเร็ว
• น้ำหนักตู้เหล็ก (Steel Cabinet): อยู่ที่ประมาณ 40–55 กก./ตร.ม. เหมาะกับงานภายนอกอาคารขนาดใหญ่ที่ต้องการความทนทานสูง
• ปัจจัยเพิ่มน้ำหนัก: ระบบระบายความร้อน พาวเวอร์ซัพพลาย และโครงเหล็กเสริม (Sub-frame) สามารถเพิ่มน้ำหนักรวมได้อีก 15–30%
• ความปลอดภัยสูงสุด: งานติดตั้งจอ LED ทุกโครงการต้องได้รับการเซ็นรับรองแบบคำนวณโครงสร้างจากวิศวกรโยธาผู้ถือใบอนุญาตประกอบวิชาชีพ (ใบ กว.)

📑 สารบัญ

1. บทนำ — ทำไมวิศวกรและผู้รับเหมาต้องแม่นเรื่องน้ำหนักจอ LED
2. องค์ประกอบหลักที่ส่งผลต่อน้ำหนักจอ LED ต่อตารางเมตร
3. ตารางเปรียบเทียบน้ำหนักจอ LED ตามประเภท Cabinet และการใช้งาน
4. การคำนวณภาระรับน้ำหนักโครงสร้างและการต้านทานลม (Wind Load)
5. ข้อระวังเรื่องความปลอดภัยและมาตรฐานการรับรองโดยวิศวกรโครงสร้าง
6. ขั้นตอนการประเมินและวางแผนงานติดตั้งสำหรับงานรับเหมา
7. สรุปและขั้นตอนต่อไป

บทนำ — ทำไมวิศวกรและผู้รับเหมาต้องแม่นเรื่องน้ำหนักจอ LED

ในการประมูลและการดำเนินงานก่อสร้าง หน้าที่สำคัญที่สุดประการหนึ่งของผู้รับเหมาคือการประเมินความปลอดภัยของโครงสร้างอาคารและโครงสร้างรองรับ การเลือกใช้จอ LED ขนาดใหญ่สำหรับงานอาคารพาณิชย์ หรือป้ายโฆษณาภายนอกอาคาร จำเป็นต้องทราบข้อมูล น้ำหนักจอ LED ต่อตารางเมตร ที่ถูกต้องและแม่นยำ เนื่องจากการประเมินน้ำหนักผิดพลาดอาจนำไปสู่ปัญหาการทรุดตัว การพังทลายของโครงสร้าง หรือค่าใช้จ่ายบานปลายในการปรับปรุงโครงสร้างเหล็กภายหลัง

น้ำหนักของระบบจอ LED ไม่ได้มีเพียงตัวตู้จอ (Cabinet) เท่านั้น แต่ยังรวมถึงโครงสร้างเหล็กยึดเกาะ (Sub-frame) สายเมนไฟฟ้า กล่องควบคุม และแรงกระทำจากสิ่งแวดล้อม เช่น แรงลม (Wind Load) การเข้าใจปัจจัยทั้งหมดนี้จะช่วยให้ผู้รับเหมาสามารถถอดแบบ ถอด BOQ และบริหารจัดการต้นทุนได้อย่างมีประสิทธิภาพสูงสุด

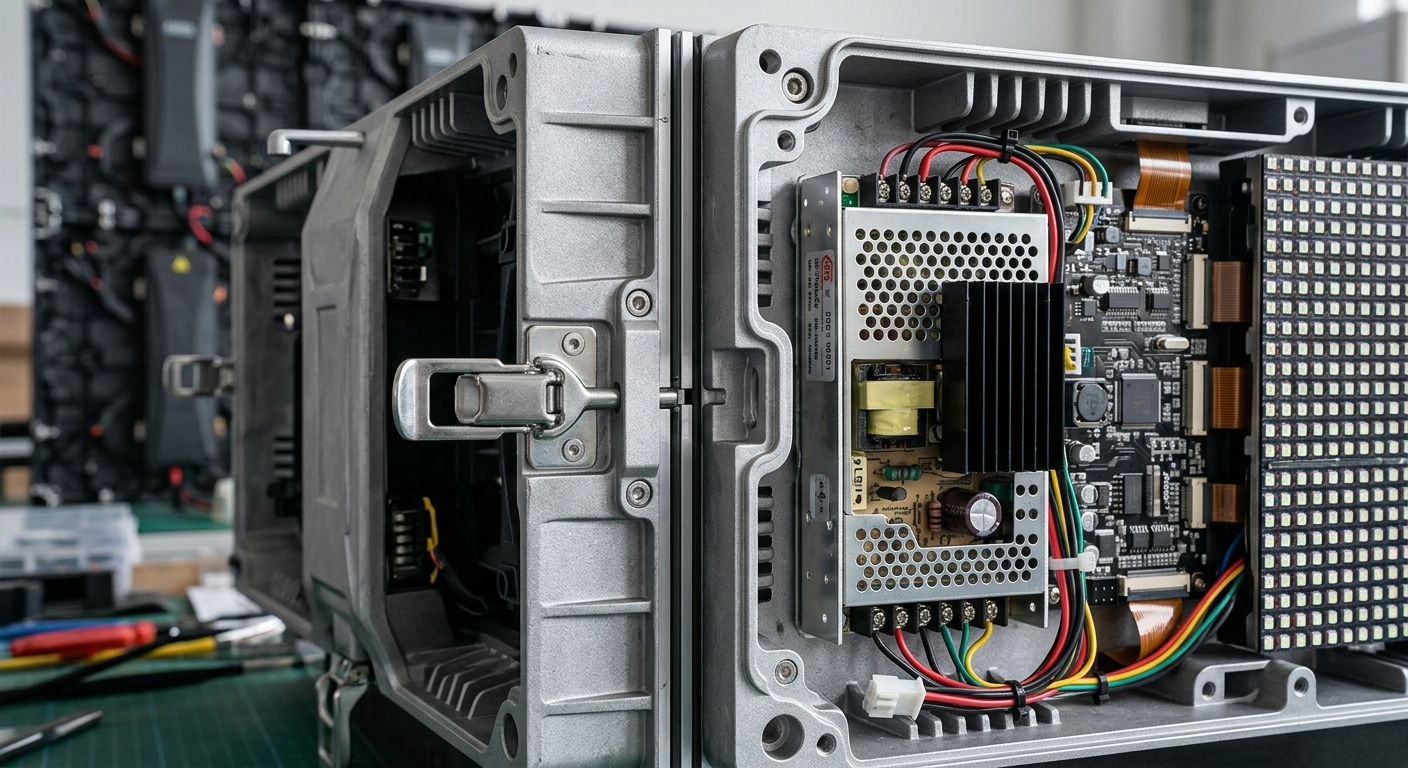

องค์ประกอบหลักที่ส่งผลต่อน้ำหนักจอ LED ต่อตารางเมตร

น้ำหนักจอ LED เกิดจากการประกอบกันของหลายชิ้นส่วนทางอิเล็กทรอนิกส์และโครงสร้างวิศวกรรม โดยมีปัจจัยหลักที่กำหนดค่าน้ำหนักสุทธิ ดังต่อไปนี้

1. วัสดุทำตู้ Cabinet: อะลูมิเนียมหล่อขึ้นรูป (Die-cast Aluminum) จะมีน้ำหนักเบาและมีความแม่นยำมิติสูง ในขณะที่ตู้เหล็ก (Steel Cabinet) จะมีน้ำหนักมากกว่าอย่างเห็นได้ชัด แต่ให้ความแข็งแรงทนทานต่อแรงกระแทกภายนอกได้ดี
2. โมดูล LED (LED Modules): เม็ดหลอด LED, ชิปประมวลผล, และแผงวงจร PCB ความหนาแน่นของพิกเซล (Pixel Pitch) ยิ่งมาก เม็ดหลอดและอุปกรณ์ประมวลผลก็จะยิ่งเพิ่มน้ำหนักขึ้นเล็กน้อย
3. พาวเวอร์ซัพพลายและระบบระบายความร้อน: จอ LED ภายนอกอาคารที่มีความสว่างสูง ( High Brightness ) จำเป็นต้องใช้ พาวเวอร์ซัพพลาย ขนาดใหญ่ขึ้น รวมถึงพัดลมระบายความร้อนหรือระบบพัดลมหมุนเวียนอากาศ ซึ่งเพิ่มน้ำหนักรวมของตู้
4. หน้ากากกันน้ำและซีลซิลิโคน (สำหรับ Outdoor): จอ LED ภายนอกอาคารต้องมีค่ามาตรฐาน IP65 ขึ้นไป จึงต้องมีการหล่อซิลิโคนกันน้ำและหน้ากากกันกระแทก ซึ่งทำให้มีน้ำหนักมากกว่าจอภายในอาคาร (Indoor)

ตารางเปรียบเทียบน้ำหนักจอ LED ตามประเภท Cabinet และการใช้งาน

เพื่อเป็นข้อมูลอ้างอิงเบื้องต้นในการออกแบบโครงสร้าง ตารางด้านล่างแสดงช่วงน้ำหนักเฉลี่ยของตู้จอ LED แต่ละชนิด รวมถึงลักษณะการนำไปใช้งานในโครงการจริง

ประเภท Cabinet	วัสดุโครงสร้าง	น้ำหนักเฉลี่ยเฉพาะตู้ (กก./ตร.ม.)	น้ำหนักรวมโครงเหล็กโดยประมาณ (กก./ตร.ม.)	การใช้งานที่เหมาะสม
Indoor Die-cast Aluminum	อะลูมิเนียมหล่อขึ้นรูป	18 - 25 กก.	30 - 40 กก.	ห้องประชุม, ห้องคอนโทรล, จอเช่าภายใน
Outdoor Die-cast Aluminum	อะลูมิเนียมกันน้ำ IP65	25 - 32 กก.	45 - 60 กก.	เวทีคอนเสิร์ต, งานเช่าภายนอก, ป้ายอาคาร
Outdoor Standard Steel	เหล็กซิงค์ / พ่นสีอบความร้อน	40 - 55 กก.	70 - 95 กก.	ป้ายบิลบอร์ดถาวร, ป้ายทาวเวอร์บนอาคาร
Transparent LED Mesh	อะลูมิเนียมโปร่งแสง	10 - 15 กก.	20 - 30 กก.	ผนังกระจกอาคาร, Facade หน้าอาคาร

📌 AtomicFact: จอ LED ชนิด Die-cast Aluminum ขนาด 500x500 มม. มีน้ำหนักเบากว่า Cabinet เหล็กประกอบแบบเดิมถึง 45% ช่วยลดภาระ Load ของโครงสร้างเหล็กยึดอาคารได้มากกว่า 20 กิโลกรัมต่อตารางเมตร

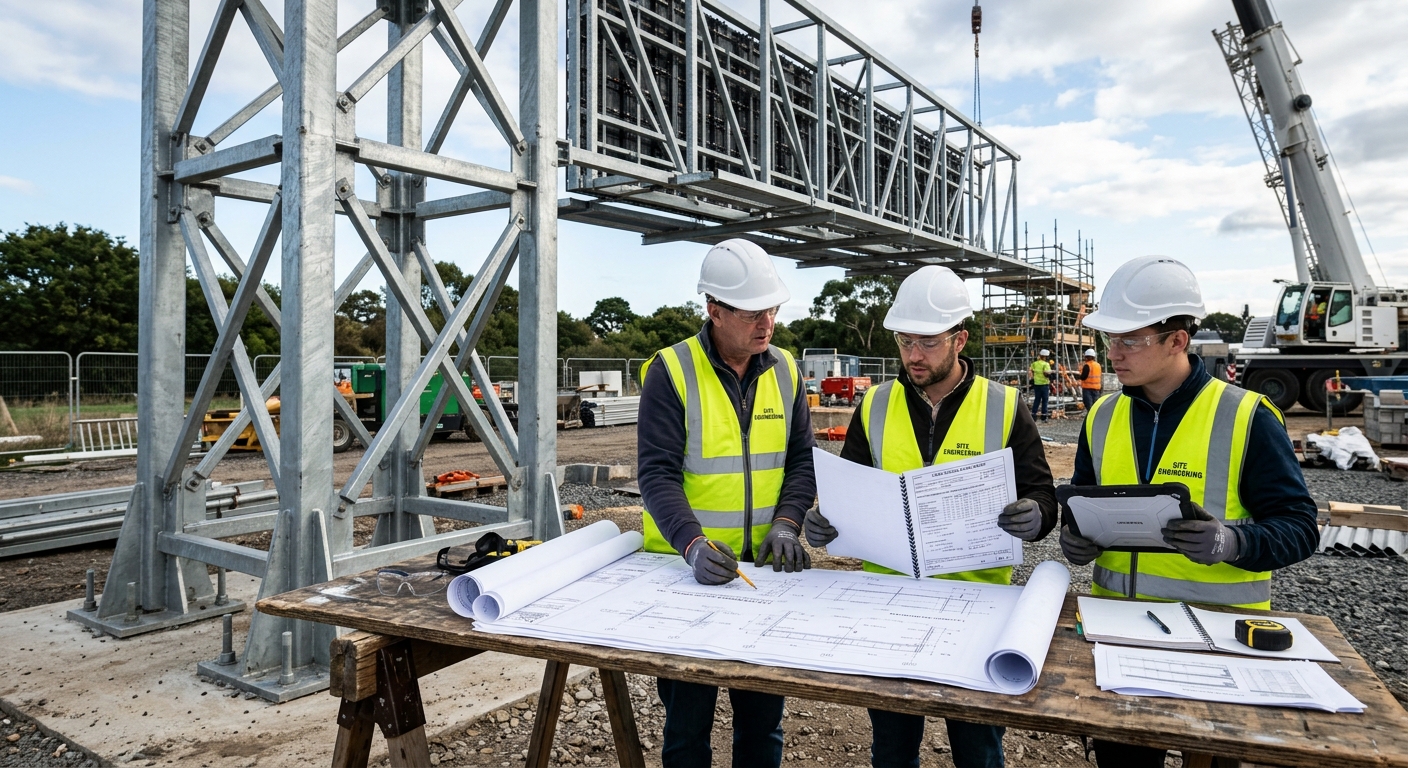

การคำนวณภาระรับน้ำหนักโครงสร้างและการต้านทานลม (Wind Load)

สำหรับผู้รับเหมา การคำนวณน้ำหนักไม่ได้จบลงที่ตัวเลข กิโลกรัมต่อตารางเมตร ของตู้จอเท่านั้น แต่จะต้องนำค่า Dead Load (น้ำหนักคงที่ของจอและโครงสร้าง) ไปรวมกับ Live Load และ Wind Load (ภาระแรงลม)

คำนวณภาระรับน้ำหนักเบื้องต้นตามสูตร: น้ำหนักออกแบบรวม = (น้ำหนักจอ + น้ำหนักโครง Sub-frame) x ค่าความปลอดภัย (Safety Factor 1.5)

ในกรณีการติดตั้งจอ LED ภายนอกอาคารบนที่สูง แรงลมต้านทาน (Wind Pressure) จะกลายเป็นปัจจัยหลักที่สร้างแรงดัด (Bending Moment) และแรงดึง (Tensile Force) ต่อจุดยึดอาคาร การเลือกใช้ตู้แบบ Die-cast หรือโครงสร้างแบบ Mesh จะช่วยลดทั้ง Dead Load และ Wind Resistance ได้อย่างมีนัยสำคัญ

ข้อระวังเรื่องความปลอดภัยและมาตรฐานการรับรองโดยวิศวกรโครงสร้าง

อันตรายร้ายแรงที่สุดในงานติดตั้งจอขนาดใหญ่คือการละเลยการวิเคราะห์ทางวิศวกรรมโครงสร้าง อาคารเก่าหรือผนังเดิมอาจไม่สามารถรองรับ Dead Load เพิ่มเติมได้ หากไม่ได้ออกแบบไว้ตั้งแต่แรก

💡 Opinion: ผู้รับเหมาควรเผื่อค่า Safety Factor สำหรับโครงสร้างรับน้ำหนักจอ LED ไว้ไม่ต่ำกว่า 1.5 เท่าของน้ำหนักรวมทั้งหมด และต้องได้รับการคำนวณและเซ็นรับรองแบบจากวิศวกรโยธาผู้ถือใบอนุญาตประกอบวิชาชีพ (ใบ กว.) เสมอ เพื่อความปลอดภัยทางกฎหมายและชีวิตทรัพย์สิน

วิศวกรโครงสร้างจะต้องทำการตรวจสอบ Anchor Bolt, จุดเชื่อมต่อ Weld Joint, และความสามารถในการรับแรงของคานหรือเสาอาคารเดิมก่อนเริ่มงานติดตั้งจริงเสมอ

ขั้นตอนการประเมินและวางแผนงานติดตั้งสำหรับงานรับเหมา

เพื่อให้งานติดตั้งเรียบร้อยและผ่านการตรวจรับงานอย่างราบรื่น ผู้รับเหมาควรปฏิบัติตามขั้นตอนดังนี้:

1. สำรวจพื้นที่และประเมินพิกัดรับน้ำหนัก: ตรวจสอบโครงสร้างเดิมร่วมกับวิศวกรอาคาร
2. เลือกสเปกตู้ Cabinet ให้ตรงตามข้อจำกัด: หากโครงสร้างอาคารรับน้ำหนักได้จำกัด ควรเลือกใช้ตู้ Die-cast Aluminum หรือสั่งผลิตตู้พิเศษ
3. ใช้โปรแกรมคำนวณสเปก: ใช้ เครื่องคำนวณขนาดจอ LED เพื่อประเมินขนาด สเปก และน้ำหนักคร่าวๆ ก่อนถอด BOQ
4. จัดทำรายการคำนวณ (Calculation Sheet): เสนอแบบแปลนและรายการคำนวณที่ลงนามโดยวิศวกร กว. ให้แก่เจ้าของโครงการ
5. ดำเนินการติดตั้งและ Test Load: ติดตั้งตามขั้นตอนมาตรฐานวิศวกรรม พร้อมทดสอบความแข็งแรงของจุดยึด

สรุปและขั้นตอนต่อไป

การเข้าใจเรื่อง น้ำหนักจอ LED ต่อตารางเมตร ถือเป็นหัวใจสำคัญสำหรับผู้รับเหมาในการวางแผนโครงสร้าง ประเมินราคา และป้องกันอุบัติเหตุที่ไม่คาดคิด ไม่ว่าคุณจะต้องการติดตั้งตู้เหล็กเน้นความแข็งแรงถาวร หรือตู้ Die-cast Aluminum ที่เน้นความเบาและติดตั้งรวดเร็ว การเลือกสเปกที่ถูกต้องตั้งแต่ต้นจะช่วยลดต้นทุนและเพิ่มความปลอดภัยระยะยาว

วางแผนโครงการและคำนวณสเปกจอ LED ของคุณได้ง่ายๆ ผ่าน เครื่องคำนวณขนาดจอ LED หรือหากต้องการคำปรึกษาทางวิศวกรรมและใบเสนอราคาราคาช่าง สามารถปรึกษาทีมงานได้ทันทีที่ ขอใบเสนอราคา หรือสอบถามผ่าน แชท LINE @superled

คำถามที่พบบ่อย (FAQ)

Q: น้ำหนักจอ LED ต่อตารางเมตร โดยทั่วไปอยู่ที่เท่าไหร่?

น้ำหนักจะขึ้นอยู่กับประเภทตู้ Cabinet โดยจอ Indoor Die-cast Aluminum มีน้ำหนักประมาณ 18–25 กก./ตร.ม. ขณะที่จอ Outdoor ตู้เหล็กมาตรฐานจะมีน้ำหนักประมาณ 40–55 กก./ตร.ม.

Q: ทำไมจอ LED Die-cast Aluminum ถึงได้รับความนิยมมากกว่าตู้เหล็ก?

ตู้ Die-cast Aluminum มีน้ำหนักเบากว่าตู้เหล็กประมาณ 30–45% ให้ความแม่นยำของรอยต่อสูงกว่า ติดตั้งและถอดบำรุงรักษาง่ายขึ้น และช่วยลดภาระการรับน้ำหนักของโครงสร้างอาคาร

Q: โครงสร้างเหล็กสำหรับยึดจอ LED ต้องคิดน้ำหนักเพิ่มอีกเท่าไหร่?

โดยทั่วไปโครงเหล็กเสริม (Sub-frame) สำหรับยึดจอ LED จะมีน้ำหนักเพิ่มเติมประมาณ 15–30 กิโลกรัมต่อตารางเมตร ขึ้นอยู่กับความสูง ความกว้าง และรูปแบบจุดยึดกับอาคารเดิม

Q: การติดตั้งจอ LED บนอาคารต้องมีวิศวกรเซ็นรับรองหรือไม่?

จำเป็นอย่างยิ่ง การติดตั้งป้ายหรือจอ LED ขนาดใหญ่บนอาคารหรือป้ายโฆษณาอิสระ ถือเป็นการดัดแปลงอาคารหรือสร้างโครงสร้างรับน้ำหนัก ต้องได้รับการคำนวณและเซ็นรับรองแบบโดยวิศวกรโยธาที่มีใบอนุญาต (ใบ กว.) ตามกฎหมาย

Q: แรงลม (Wind Load) มีผลต่อน้ำหนักโครงสร้างจอ LED ภายนอกอย่างไร?

แรงลมไม่ได้เพิ่ม Dead Load โดยตรง แต่สร้าง Dynamic Load และแรงดึงดัดแก่โครงสร้าง ซึ่งทำให้ต้องใช้วัสดุเหล็กที่มีความหนาและขนาดใหญ่ขึ้น ส่งผลให้น้ำหนักรวมของโครงสร้างยึดเกาะเพิ่มขึ้นตามไปด้วย
